使いやすい電磁界シミュレーションソフトウェア
電磁システムを1つの統合プラットフォーム上で設計、シミュレーション、検証します。EMWORKSはマルチフィジックスソルバーと組み込みCADを統合し、エンジニアが設計環境を離れることなく、電動モーター、トランス、センサーなどを解析できるようにします。
引き継ぎを減らし、ファイル転送を不要にし、設計環境内でより迅速かつ正確なシミュレーション結果を得ましょう。
私たちの技術が使いやすい理由
既存のCADツールから標準フォーマットで3D部品やアセンブリをインポートするか、EMWORKS内で直接ジオメトリを構築できます。元のアセンブリ構造は保持されるため、モデルを再構築したり複数のバージョンを管理したりすることなく電磁解析を実行できます。
同じジオメトリ上で電磁・熱・構造の影響を解析できます。EM解析で計算された損失や力は、熱解析および構造解析の入力として使用でき、1つのワークフロー内で温度、変形、安全係数を評価できます。
EMWorksモジュールは、低周波およびRF電磁問題に対して有限要素ソルバーを使用します。モデル、材料特性、励振条件が正確に定義されている場合、測定データを再現できるよう設計されており、物理プロトタイプの数を減らすことに役立ちます。
DC電界、mmWave設計、またはその中間など、プロジェクトが必要とするあらゆるものを柔軟にシミュレーションできます。
モーター、変圧器、ソレノイド、バスバーなどの低周波電力デバイスから、アンテナ、フィルター、高速インターコネクトを含む高周波RF・マイクロ波・mmWaveコンポーネントまで、すべて1つの環境でモデリングできます。
+3,000 Engineers Trust EMWORKS
私たちの注目のアプリケーション
エンジニアが EMWORKS を用いてシミュレーションする実際の電磁システムの例。
Motors and Generators
永久磁石機、誘導機、同期リラクタンス機における定常および過渡運転条件下でのトルク、コギングトルク、鉄損・銅損、ならびに減磁の解析。
Transformers and Inductors
単相および三相変圧器、チョーク、インダクタにおける磁束分布、飽和、漏れインダクタンス、鉄損、漏れ磁界を、さまざまなコア材料や巻線構成を考慮して計算。
Busbars and Power Distribution
母線、開閉装置、高電流接続部における DC／AC 電流分布、表皮効果・近接効果、電磁力、ジュール損失を評価し、必要に応じて温度上昇を解析するための熱連成も可能。

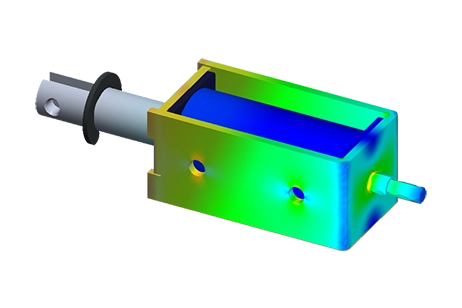

Actuators and Solenoids
詳細なコイル、コア、エアギャップ形状に基づき、ソレノイド、リレー、コンタクタ、リニアアクチュエータ、位置・速度センサの力、ストローク、応答時間を予測。
Eddy-Current NDT
渦電流探傷における信号変化を解析するためのプローブ、き裂、導電性ターゲットのモデル化、または渦電流ブレーキやダンパにおける制動トルクおよび発熱の計算。
Power Cables and High-Current Conductors
低圧・中圧・高圧電力ケーブル、バスダクト、大型導体における電界・磁界、絶縁ストレス、損失、温度を、配置、シールド、周囲構造物との近接効果を含めてシミュレーション。
ワイヤレス電力伝送、磁気ギア、磁気軸受、シールド、MRI・勾配コイルなど、低～中周波領域の専門的な設計を含むすべての EMAG アプリケーションの例は、専用ページをご覧ください。
電磁界シミュレーションプロジェクトでお困りですか？
当社のエンジニアリングチームが技術的な質問に回答し、設計課題について相談し、評価またはシミュレーションワークフローを支援します。
コアソルバー
EMWORKS は、低・中・高周波の電磁挙動を扱う有限要素法ソルバーを提供し、必要に応じて運動、熱、構造解析と連成可能です。
EMAG
磁気静解析
直流磁界、磁力、磁束経路および磁気飽和レベルを計算します。
導電解析
導電材料における定常状態の電流フローおよび抵抗特性を評価します。
静電界解析
静的な電圧および電荷条件下における電界分布を計算します。
交流磁場解析
EMSの交流磁場解析モジュールは、適切な交流電流または時間高調波電流を計算するために使用されます。
過渡磁場解析
EMSの過渡磁場モジュールは、非定常状況での電磁場課題を解析するために使用されます。
AC Electric
Models alternating electric fields in conductive and dielectric media.
RF & Microwave

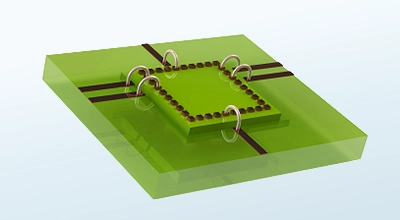

Sパラメータ
Sパラメーターシミュレーションを使用することで挿入およびリターンロスを含む、RFおよびマイクロ波素子の散乱パラメーターを計算できます。"

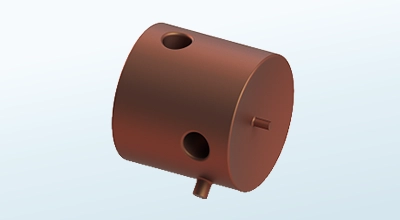

共鳴
RFおよびマイクロ波空洞内の共振周波数と、誘電体および導体の品質係数を計算するための電磁空洞共鳴ソフトウェア。

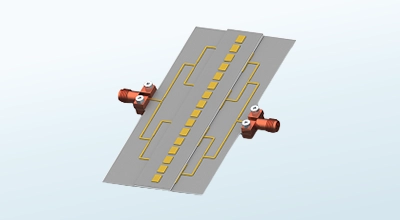

アンテナ
アンテナ設計、モデリング、検証を加速することに役立つアンテナ設計ソフトウェアモジュール。アンテナゲイン、効率、インピーダンスを計算します。"

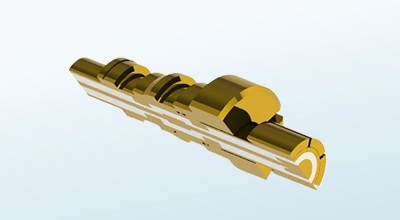

時間領域
時間領域解析は、設計者がコネクタと電気経路の不連続性を割り当てることに役立ちます。これは、反射型の分析に使用できます、つまり、"
Multiphysics
運動連成
EMSは、SOLIDWORKSの運動解析と連成で電磁解析できます。
構造連成解析
EMSには、統合線形静的構造ソルバーも付属しています。 EMSを使用すると、電磁力と線形の静的応力を結合できます。"""
熱連連成析
EMS には、統合された熱定常状態および非定常ソルバーが付属しています。電磁損失によって発生する熱を計算します。"
.gif)
Circuit Coupling
Circuit Coupling in EMWORKS integrates the 3D electromagnetic model with an electrical schematic. This two-way interaction accurately simulates devices like motors and transformers under transient and steady-state conditions, capturing effects such as back-EMF and saturation.
